Tillgång till utrymningsväg

Det grundläggande krav på tillgång till utrymningsvägar som ställs i BBR är att utrymmen där personer vistas mer än tillfälligt ska ha tillgång till minst två av varandra oberoende utrymningsvägar.

Under vissa förutsättningar får dock vissa utrymmen utformas med tillgång till enbart en utrymningsväg. Detta är:

• Utrymmen i markplan i en bostad där utrymningsvägen är synlig från huvuddelen av bostaden och gångavstånd till utrymningsvägen inte överstiger 15 meter. I detta fall måste utrymningsvägen vara en dörr direkt till det fria (normalt entrén).
• Utrymmen där personer enbart vistas tillfälligt, exempelvis förråd. Gångavstånd till utrymningsväg får inte överstiga 30 meter och utrymningsvägen behöver inte vara placerad i planet .

Ytterligare ett grundläggande krav är att det ska finnas minst en utrymningsväg per plan. Det finns dock även undantag från detta för mindre entresolplan och utrymmen där personer enbart vistas tillfälligt.

Gångavstånd till utrymningsvägen får som grundförutsättning inte överstiga 45 meter och om gångvägen till utrymningsvägarna helt eller delvis sammanfaller ska den sammanfallande sträckan räknas med en faktor 1,5.

Ett exempel är om en utrymningsväg nås inom 30 meter och 20 av dessa 30 metrar är sammanfallande gångsträcka. Totalt teoretiskt gångavstånd blir då (20*1,5)+10 = 40 meters gångavstånd till närmsta utrymningsväg. Ytterligare ett exempel visas i följande figur:

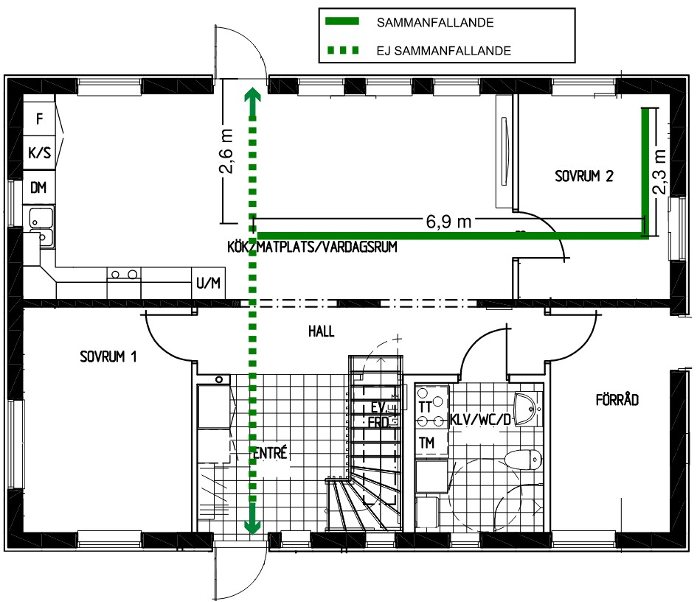

Figur 1: Från sovrum 2 är gångavstånd till närmsta utrymningsväg 2,3 + 6,9 + 2,6 meter. Då en del av sträckan är sammanfallande blir teoretiskt gångavstånd enligt Boverkets allmänna råd (2,3 + 6,9) x 1,5 + 2,6 = 16,4 meter

I den ”normala” enplansvillan hanteras tillgången till utrymningsväg ofta genom att huvudentrén utgör en utrymningsväg och att en terrassdörr eller groventré utgör den andra. Småhus är normalt så små att gångavstånden till närmsta utrymningsväg är acceptabla oavsett var utrymningsvägarna placeras. Observera att det måste vara minst 5 meter mellan två utrymningsvägar för att dessa ska kunna anses vara oberoende.

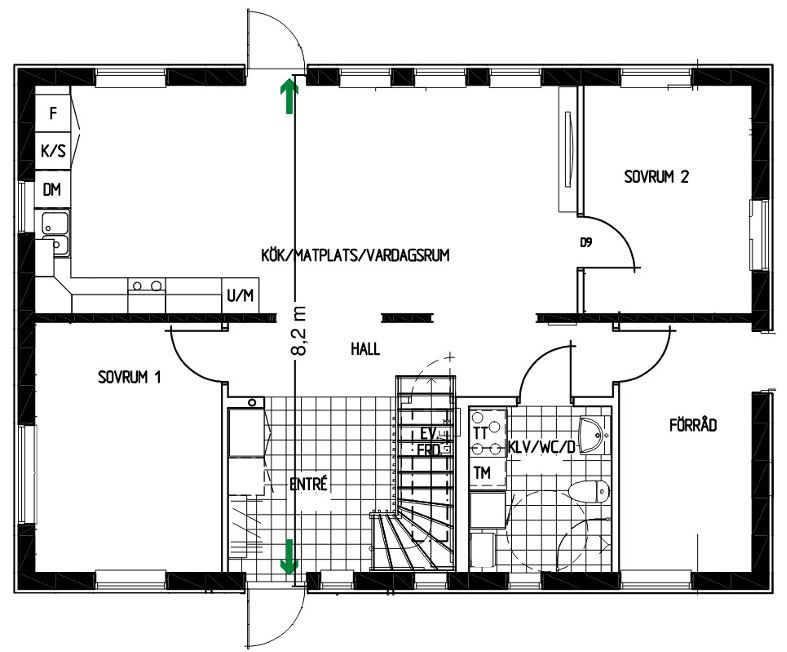

Figur 2: Avståndet mellan utrymningsvägarna överstiger 5 meter och då får dessa kallas för oberoende

Utformning av utrymningsväg (dörrar)

En dörr som nyttjas för utrymning ur ett småhus ska ha en minsta fri bredd på 0,8 meter och vara minst 2 meter hög.

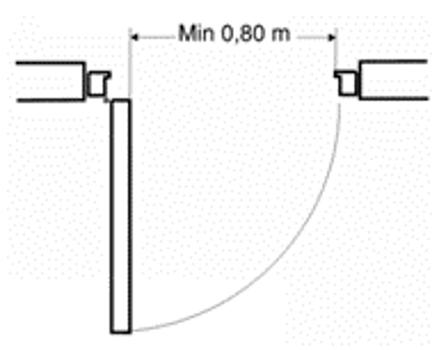

Figur 3: Minsta fria bredd på dörrar för utrymning

Finns en trappa utanför entrédörren ska avståndet mellan dörren och första trappsteg vara minst 0,8 meter för att minska risken att snubbla.

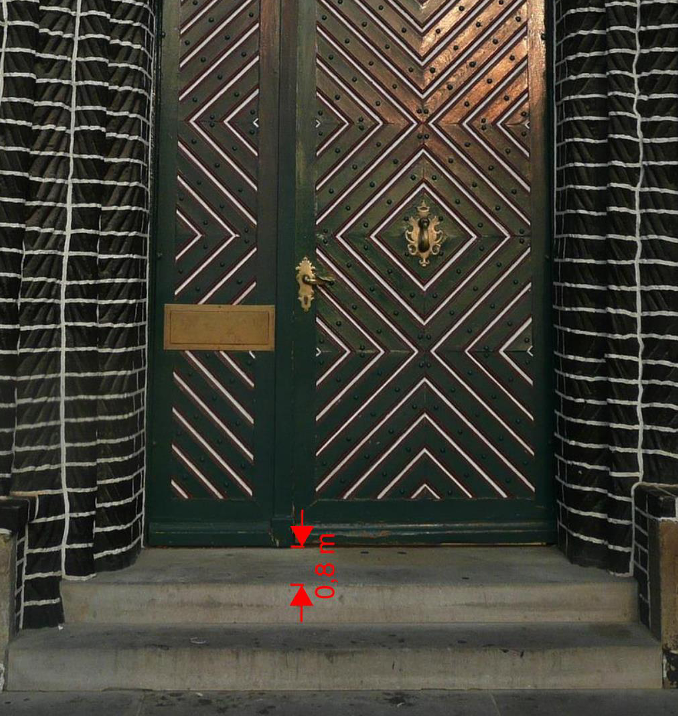

Figur 4: Minsta avstånd mellan utrymningsdörr och steg

Dörrar kan ha valfri slagriktning eftersom köbildning inte förväntas uppstå vid utrymning ur enskilda bostäder.

Dörren ska kunna öppnas med ett nedåtgående trycke (vanligt handtag). Handtag som vrids uppåt (t.ex. spanjoletthandtag till terrassdörrar) uppfyller inte Boverkets allmänna råd och därmed inte förenklad dimensionering. Ofta kan dessa ändå användas om det visas genom analytisk dimensionering.

Exempel på hur detta kan verifieras är att:

Det är acceptabelt att en dörr kan vara låst och att den vid en utrymningssituation behöver låsas upp med vred eller nyckel från insidan. Upplåsning med nyckel är acceptabelt eftersom alla i bostaden får förväntas ha tillgång till en nyckel och det normalt inte är mer än 10 personer samtidigt i en bostad. Observera att vred eller nyckel endast ska låsa upp dörren och att det normalt inte är accepterat att vredet eller nyckeln även manövrerar tryckesfallet, se resonemang från boverket. Detta då vredet eller nyckeln kan upplevas som trög att rotera och då är dörren inte lätt att öppna och passera.

BSK-Tips: Om en brand uppkommer på natten så kan en utrymning bli ganska kaotisk. Det kan finnas barn som ska väckas och räddas och andra värden som ska tas hänsyn till. En rekommendation är därför att inte låsa dörren nattetid på ett sådant sätt att den boende måste leta upp en nyckel och låsa upp en dörr för att kunna utrymma. Det är för bostäder allmänt accepterat att ha privata fester och andra privata sammankomster med fler än 10 personer och där samtliga personer inte kan förväntas ha tillgång till nyckel som låser upp utrymningsvägarna.

Alternativa utrymningsvägar

I småhus får fönster användas som utrymningsväg om det även finns tillgång till en utrymningsväg i form av en dörr till det fria. I den ”normala” 1 + 1/2-plansvillan nyttjas detta ofta genom att markplanet utryms genom huvudentrén och en terrassdörr/groventré, medan det övre planet utryms via interntrappan och ut via huvudentrén. Är trappan blockerad utrymmer personer genom fönster som utformas för detta och de boende får hoppa ner till marken.

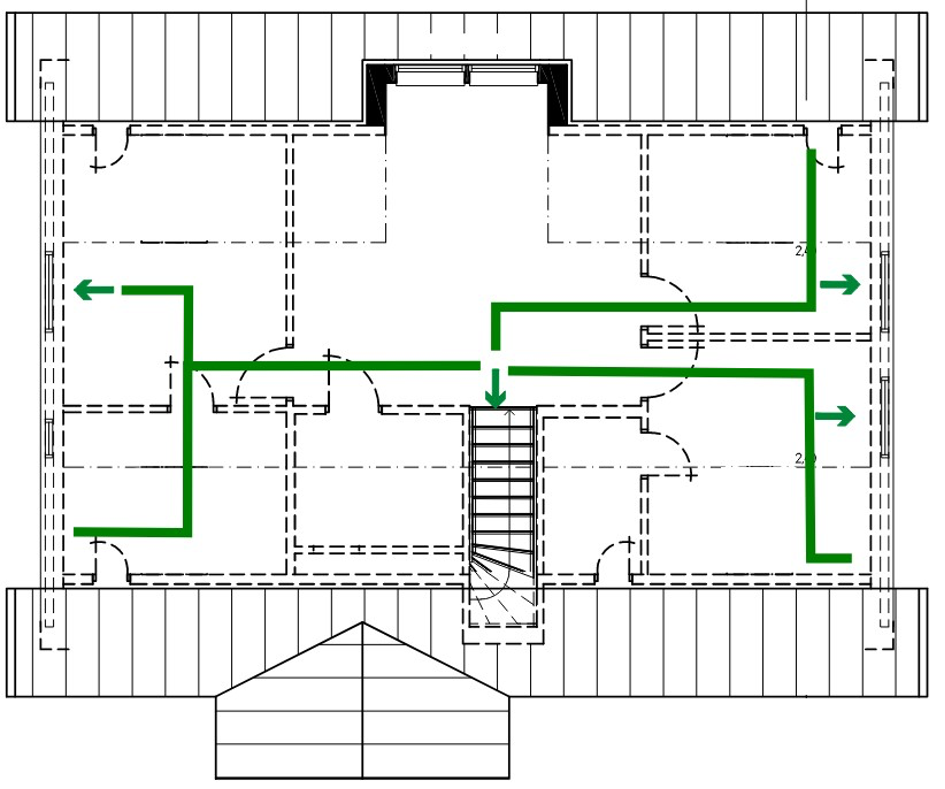

Figur 5: Exempel på möjliga utrymningsvägar från plan 2

I ovanstående exempel utryms det nedre vänstra rummet via intilliggande rum och ut till det fria genom fönster som finns tillgängligt där. Observera att utrymning via intilliggande rum enbart är acceptabelt om det går att stänga en dörr mot interntrappan som sammanbinder planen. Syftet med detta är att säkerställa att rummet inte blir rökfyllt för snabbt under tiden personer utrymmer. Dessutom möjliggör detta för en utrymmande att stänga dörren och vädra ut röken innan utrymning.

I småhus får fönsterutrymning tillämpas om det är max 5 meter ner till marken utanför. (För gemensamhetsboende i vk 3B gäller dock högst 2 meter). Följande krav ställs på utformningen av själva fönstret:

• Sidohängt eller vridbart kring egen axel (H-hängt/pivothängt)
• Öppningsbart utan nyckel eller annat redskap
• Fri öppning med minst 0,50 meters bredd och minst 0,60 meters höjd
• Summan av fönstrets bredd och höjd får inte underskrida 1,50 meter
• Fönsteröppningens underkant får inte vara mer än 1,2 meter över golv. Ett högre beläget fönster kan dock kompenseras med ett fastmonterat steg eller en fast plattform under fönstret så att avståndet mellan steg och fönster inte överstiger 1,2 meter.

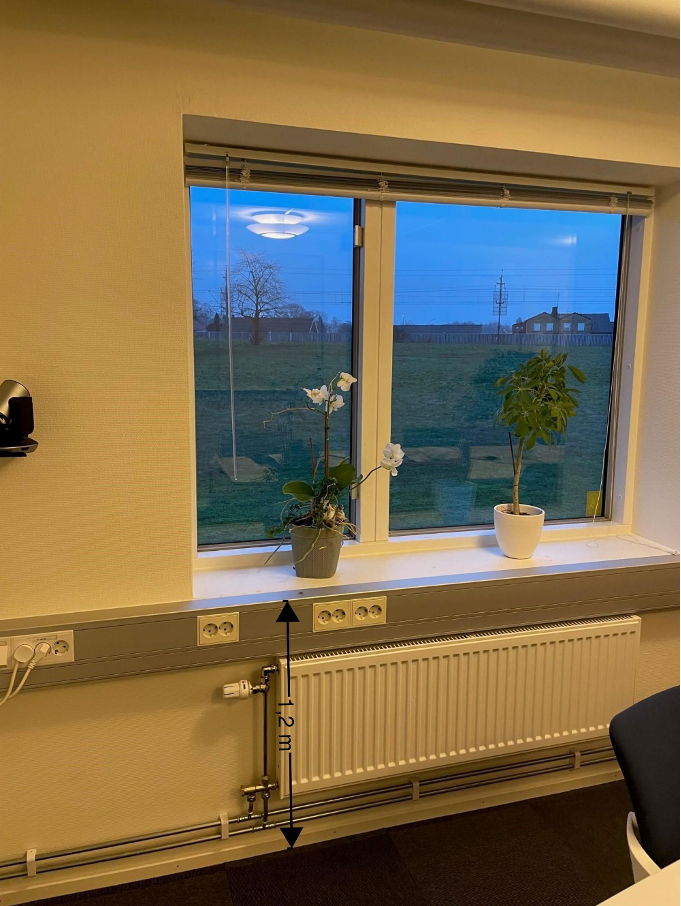

Figur 6: Minsta avstånd mellan golv och undersida fönster

För pivåfönster ska höjden beräknas enligt följande figur:

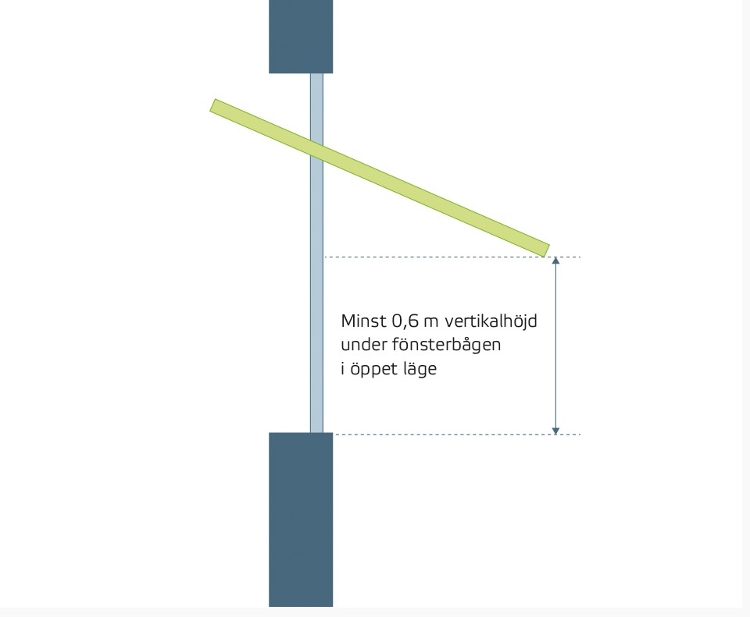

Figur 7: Minsta fria höjd på ett pivåfönster

Småhus får även utrymmas via en utvändig trappa eller fast stege. Detta är en vanlig utformning i småhus med tre plan eftersom avståndet mellan mark och fönster på plan 3 ofta överstiger 5 meter.

En stege som nyttjas som utrymningsväg ska vara fast monterad och uppfylla krav enligt SS 831340. Standarden ställer krav på stegens utformning och infästning i huset och det är normalt stegleverantörens ansvar att tillse att standarden följs utformningsmässigt. För korrekta infästningar krävs även en montageanvisning som ska följas.

En vanlig utformning på fasadstegar är så kallade ”liststegar”. Dessa ser ut som en list på fasaden till dess att de fälls ut genom att lossa en sprint högst upp på stegen. Utformningen medför att obehöriga normalt inte kan klättra upp på stegen och den blir inte lika skrymmande i sitt utseende.

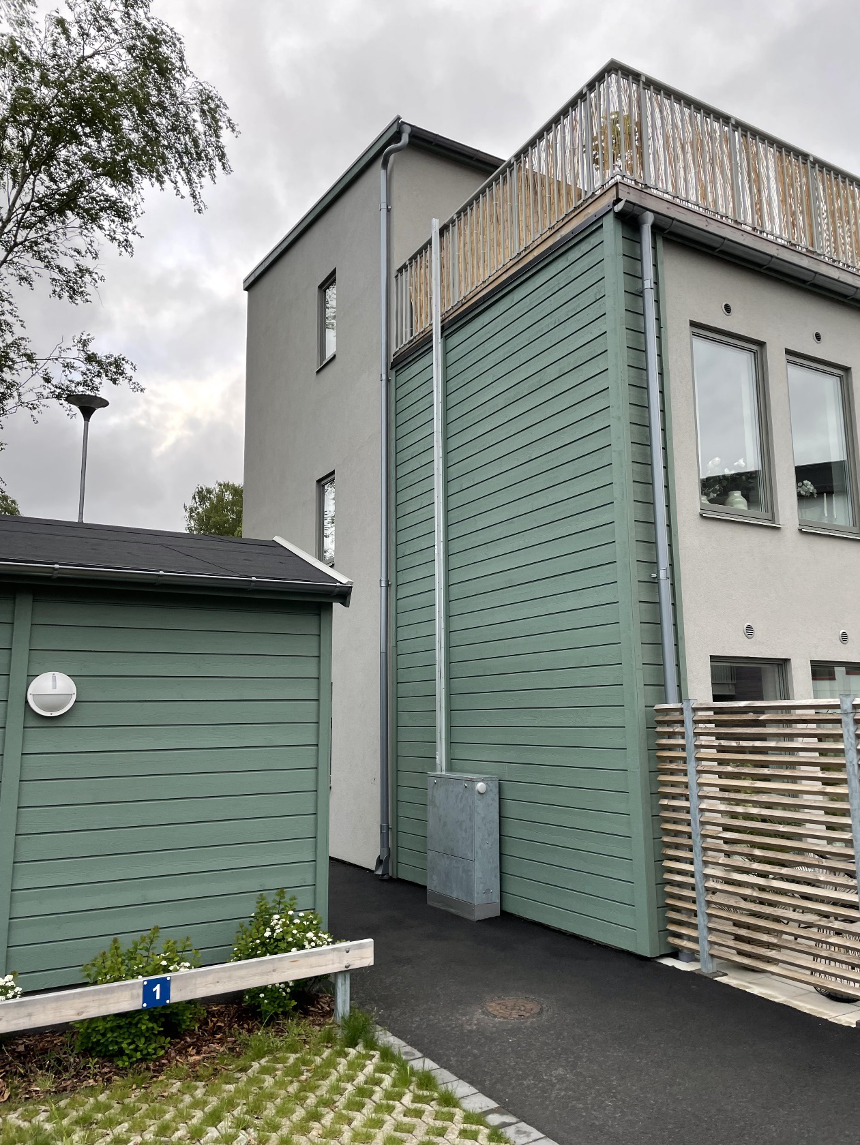

Figur 8: Liststege på ett småhus

En liststege kan genom sin utformning inte uppfylla samtliga krav i SS 831340 varpå utformningen behöver verifieras genom analytisk dimensionering. Ett enkelt sätt att göra en generell bedömning av detta beskrivs i vår Topic om liststegar.

Boverket har förtydligat att om stegen inte ska användas för tillträde till taket behöver den inte uppfylla kraven på taksäkerhet enligt BBR 8:2421 utan endast kraven i BBR 5:353.

Om utrymning planeras ske via en liststege behöver särskild hänsyn tas till möjligheten att komma på stegen från det fönster eller balkong som utrymningen ska ske igenom.

Planeras utrymning att ske genom ett fönster eller via en stege är tillåtet gångavstånd till fönstret enbart en tredjedel av det normala (15 meter istället för 45). De 15 meterna mäts utan hänsyn till sammanfallande gångväg, dock som normalt med rätvinkligt för att ta hänsyn till möblering.

Eftersom tillåtet gångavstånd till huvudentré i markplan är 45 meter så brukar gångavstånden dit ändå uppfyllas oavsett fönstrets placering på ovanvåningen. Observera dock att förflyttning i trappan ska räknas som den vertikala förflyttningssträckan och med en faktor 4.

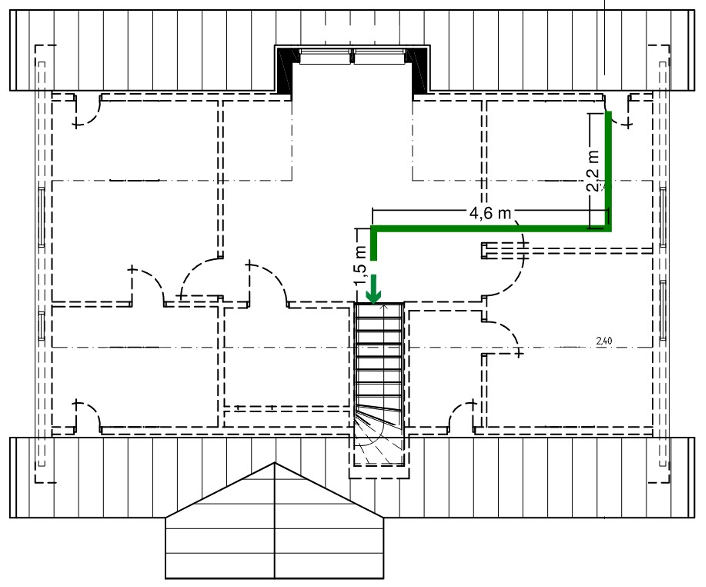

Figur 9: Trappa som nyttjas om utrymningsväg på plan 2

Figur 10: Trappa som nyttjas om utrymningsväg på plan 1

Exempel ovan: Avstånd mellan markplan och ovankant mellanbjälklag till plan 2 är 3 meter. Vid beräkning av gångavstånd till närmsta utrymningsväg ska då den teoretiska gångsträckan vid förflyttning i trappan mellan plan 1 och 2 vara 12 meter (3 * 4).

Totalt teoretiskt gångavstånd från plan 2 är därför i exemplet ovan 2,2 + 4,6 + 1,5 + (3 * 4) + 1,4 + 0,8 = 22,5 meter. Observera att exemplet inte tar hänsyn till om det finns någon sammanfallande väg till båda utrymningsvägar.
