Preciserade krav - Undantag för vissa bärverk

20 §
Trots 9 och 16 §§ får bärverk i verksamhetsklass 1, 2A, 2B och 2C vara utformade utan brandteknisk klass enligt följande:

1. Bärverk som i huvudsak tar last från en takkonstruktion och som vid en kollaps inte leder till en total kollapsad area större än 300 m² i verksamhetsklass 1 eller en to­tal kollapsad area större än 150 m² i verksamhetsklass 2A, 2B och 2C.
2. Takstolar, takbalkar eller motsvarande horisontalbärverk i takkonstruktioner med en spännvidd ≤ 30 meter i verksamhetsklass 1 och med en spännvidd ≤ 15 meter i verksamhetsklass 2A, 2B och 2C.
3. Sekundärbärverk i takkonstruktioner som har en stomstabiliserande funktion un­der förutsättning att byggnaden förblir stabil även när takplåt, takåsar eller dylikt förutsätts ha kollapsat i två intilliggande fack på en sträcka av halva takfallet, dock högst 15 meter.

Författningskommentarer

Motsvarande bestämmelser finns i avdelning C, kap. 1.1.2, 2 och 6 §§ EKS.

Föreskriften anger undantag för vissa bärverksdelar i huvudsystemet som får utformas utan brandteknisk klass i vissa byggnader, trots att sådant krav annars gäller enligt 3 kap. 9 § eller 3 kap. 16 §.

Typiska byggnader som Boverket avser att undantaget ska gälla för är överblickbara samlingslokaler i ett enda plan och överblickbara hallbyggnader i två plan med industri eller lager där andra planet är ett halvplan eller ett entresolplan, men som innebär att byggnaden blir att betrakta som en byggnad i byggnadsklass 2.

I föreskriften anges begreppet kollapsad area. Med detta avses belastad area enligt SS-EN 1991-1-1 vid reduktion av nyttig last med hänsyn till storleken på den belastade arean. Figur 7 beskriver hur kollapsad area kan bestämmas när olika bärverksdelar går till brott.

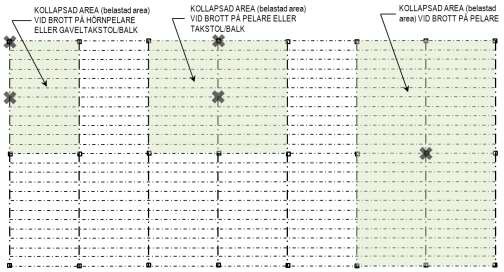

Figur 7. Beskrivning av kollapsad area vid brott på pelare, takstol och balk.

Avsikten är att tillämpning av punkterna 1 och 2 ska ge en likartad säkerhetsnivå. De areor som anges i första punkten förutsätter således ett normalt avstånd mellan takstolar, takbalkar eller motsvarande horisontalbärverk i takkonstruktionen. Sekundärbärverk utanför kollapsområdet kan räknas som opåverkat av brandlasten när stomstabiliteten kontrolleras.

I punkten 3 används begreppet takfall. Utgångspunkten har här varit ett sadeltak. För andra taktyper behöver inte en större kollapsad area antas jämfört med om det hade varit ett sadeltak. För ett symmetriskt sadeltak är halva takfallet i princip en fjärdedel av den spännvidd som ett sadelfackverk spänner över. Om någon annan typ av takkonstruktion används behöver inte större kollapsad area antas jämfört med om takkonstruktionen varit av typen sadeltak. För ett pulpettak innebär det att en fjärdedel av takfallet ska antas kollapsad.

Motivet för undantaget är att sannolikheten för att utrymmande eller räddningspersonal ska visats i skadeområdet vid en kollaps till följd av brandpåverkan förutsätts vara mycket liten om

• byggnaden har en relativt enkel planlösning och är överblickbar
• personer kan förväntas vara vakna
• personer kan förväntas ha förflyttat sig bort från det potentiella skadeområdet innan eventuell kollaps inträffar.

Mot denna bakgrund kan vissa bärverk i huvudsystemet accepteras utan brandteknisk klass under förutsättningen att kollapsade bärverk i brandens inledande skede begränsas till brandens närhet.

Till skillnad från motsvarande krav i EKS tydliggörs att det enbart är takkonstruktionen och bärverksdelar som i huvudsak tar last från takkonstruktionen, till exempel pelare som bär takkonstruktionen, som undantaget kan tillämpas för. Detta är i linje med Boverkets ursprungliga avsikt med motsvarande bestämmelser i EKS. Undantaget kan således inte tillämpas på mellanbjälklag el­ler liknande, eftersom personer då inte nödvändigtvis blir varse branden och inte nödvändigtvis behöver förflytta sig från det potentiella skadeområdet på grund av hög värmestrålning med mera.

Beroende på hur motsvarande bestämmelser i EKS har tillämpats kan detta uppfattas som en kravhöjning för byggnader i ett plan och källarplan med verksamhetsklass 2B eller 2C i eller under bottenvåningen och tvåvåningsbyggnader med verksamhetsklass 1 eller 2A. Till exempel kontorsbyggnader eller skolbyggnader.
