Sammanfattning

När ett rör, kabel eller liknande dras genom en vägg eller ett bjälklag kallas det för en genomföring. Genomföringar i byggnadsdelar som väggar eller bjälklag som är brandcellsgränser utgör svagheter och ska brandtätas så att rök och värme inte kan ta sig förbi.

På samma sätt kan det bildas svagheter där två byggnadsdelar möts, exempelvis där en regelvägg med gipsskivor möter ett betongbjälklag. Skarvtätning av ett sådant möte kallas linjär fogning och är det två brandcellsskiljande byggnadsdelar som möts ska den linjära fogningen utföras i lägst samma klass som brandcellsgränsen.

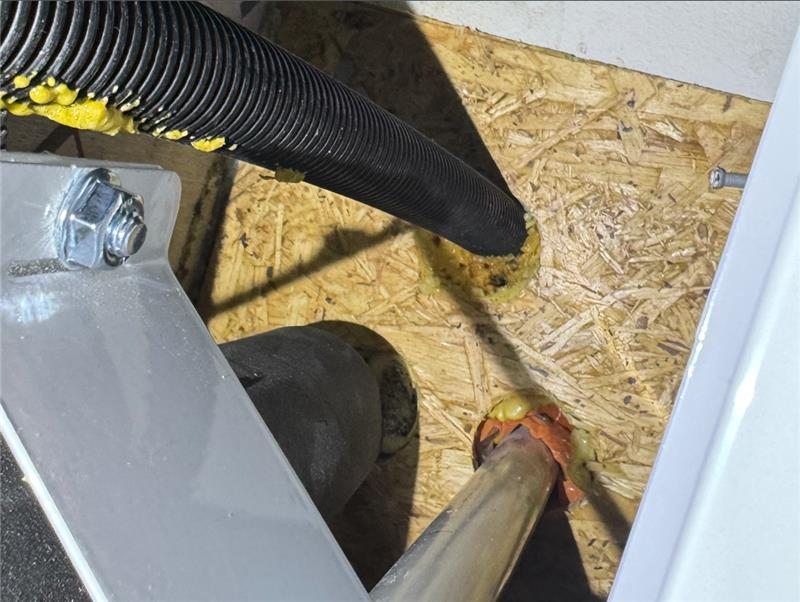

Brandtätning kan göras med stelnande fog, elastisk fog, svällande fog, manschetter, tejp, behandlade tomrör etc. Mängden produktlösningar som säljs är oöverskådligt stor och samtliga kommer inte ge ett fullgott skydd i alla konfigurationer. Som besiktningsman av brandskydd kan man till exempel i 99 fall av 100 vara säker på att installationen blivit fel om det finns synligt brandskum runt en genomföring.

Det är byggherren som är ytterst ansvarig för att rätt produkter används på rätt sätt i byggnaden och utförs ett arbete av en totalentreprenör så ska denne tillse att det ansvaret uppfylls. I drift har sedan fastighetsägaren och verksamhetsutövaren ett delat ansvar att upprätthålla brandskyddet i byggnaden genom det systematiska brandskyddsarbete (SBA) som ska bedrivas.

Vid val av produkt är därför följande viktigt att kontrollera:

• Vilket typ av material ska genomföringen eller den linjära fogen göras genom/mot? (Gips, betong, trä etc.)
• Vilket typ av material är genomföringen? (Kablar, kabelbuntar, plaströr, stålrör etc.)
• Vilka dimensioner har genomföringen? (Kabelbuntdiameter, rördiameter etc.)
• Är brandtätningsprodukten godkänd genom CE-märkning (ETA ska finnas) eller typgodkänd (eldgaffelmärke)?
• Vilken brandklass håller brandtätningsprodukten för min typ av genomföring/linjär fogning genom det material byggnadsdelen är gjord av? (Möjligheter och begränsningar ska framgå av produktinformationen.)
• Är brandtätningen godkänd att användas när olika typer av rör samförläggs?

Vid utförande är det viktigt att:

• Läsa montageanvisningarna och kontrollera att dessa kan följas.
• Göra tillräckligt stora håltagningar så krav på fogbredd och fogdjup kan följas.
• Vara uppmärksam på:
  • Vilka typer av genomföringar som kan samförläggas.
  • Maximalt tillåtna dimensioner på genomföringen.
  • Vilket minsta avstånd som ska hållas mellan olika genomföringar.
  • Om komplettering i form av isolering, täckning med foder eller liknande krävs.
• Föra dokumenterad egenkontroll där det framgår vilken brandklass tätningen håller, vilken brandtätningsprodukt som använts och var i byggnaden tätningen gjorts
• Att för genomföringar märka upp brandtätningen på plats med anvisning gällande produkt och brandklass (vanligtvis en klisterlapp).

Vid kontroll av brandtätning är det viktigt att:

• Kräva in underlag som visar vilka brandtätningsprodukter som använts, var dessa använts samt montageanvisningar samt intyg på att dessa följts. Görs normalt av sakkunnig.
• Kontrollera produkterna som använts. Finns ett godkännande genom CE-märkning (ETA ska finnas) eller typgodkännande (eldgaffelmärke)? Görs normalt av sakkunnig.
• Kontrollera brandtätningarnas användningsområde och begränsningar Görs normalt av sakkunnig.
• Kontrollera tätningen okulärt. Är den tät och hel?
• Kontrollera märkningen på tätningen. Är det rätt brandklass? Finns märkning på plats?

På Produkthjälpen hittar du snart stöd med att välja rätt brandtätningsprodukt.

Avsnitt

• Inledning om Brandtätningar
• Grundläggande krav avseende brandtätningar
• Bedömning av brandtätningsprodukter
• Brandteknisk klass och betydelse
• Vanligt förekommande gråzoner
• Samordning av håltagning och genomföringar
