7. Exempel

Nedan redovisas tolv exempel på hur avstånd ska mätas till utrymningsdörr eller alternativ utrymningsdörr när en byggnad projekteras enligt Boverkets preciserade krav.

Risken att bli innestängd av samma brand kvarstår även om personer tidigt i sin utrymning kan välja väg. Vägarna kan senare under utrymningsförloppet sammanfalla eller delvis sammanfalla, vilket kan blockera samtliga möjliga vägar. Undantag gäller när punkten för val av väg sammanfaller med punkten där vägarna måste skiljas åt, se Exempel 4.

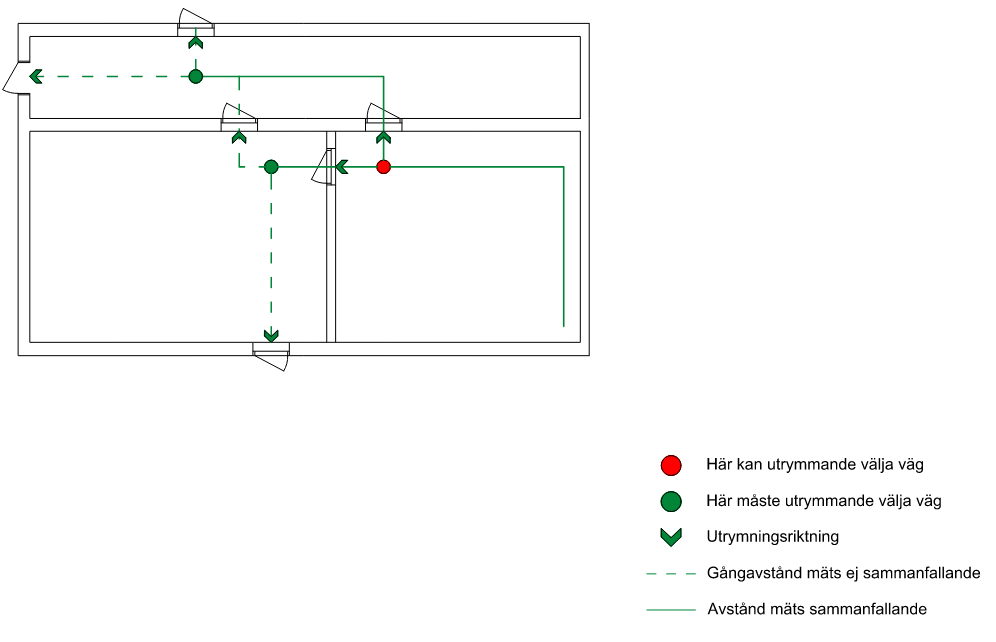

Exempel 1 redovisar ett fall, där personer tidigt i sin förflyttning ges möjlighet till att välja smitväg in till intilliggande klassrum alternativt in till korridor. Vägen mellan klassrummen går parallellt med korridoren, där sammanfallande sträcka ska mätas fram till och med gröna markerade punkterna i figuren beroende på vilken väg utrymmande personer väljer. Väggen som avdelar korridor och klassrum har i exemplet inte någon brandteknisk klass och dörrar på klassrum är inte brandklassade eller försedda med dörrstängare. Därmed bedöms vägarna sammanfalla, vilket riskerar att personer blir blockerade av samma brand fram till och med de gröna punkterna. Även i de fall som smitvägarna flyttas längre ifrån korridoren betraktar Brandskyddskanalen vägen som sammanfallande eftersom risk bedöms finnas finns för att samtliga vägar blir blockerade av en och samma brand.

Hur ska man tänka?

Tänk i form av orden ”kan” och ”måste”. Enligt de preciserade kraven anses en väg vara sammanfallande så länge som den inte måste förgrenas för att leda till oberoende utrymningsdörrar eller alternativa utrymningsdörrar.

En alternativ formulering till denna mening är att en väg är sammanfallande tills den punkt där utrymmande personer måste välja väg för att leda till oberoende utrymningsdörrar eller alternativa utrymningsdörrar.

En felaktig tolkning av det preciserade kravet är att vägen är sammanfallande tills den punkt där utrymmande personer kan välja väg för att leda till oberoende utrymningsdörrar eller alternativa utrymningsdörrar.

Det är, som ovan beskrivits, viktigt att i varje enskilt fall bedöma om vägen till oberoende eller alternativa utrymningsdörrar sammanfaller under hela utrymningsförloppet – inte enbart i början – eftersom vägarna kan komma att sammanfalla längre fram.

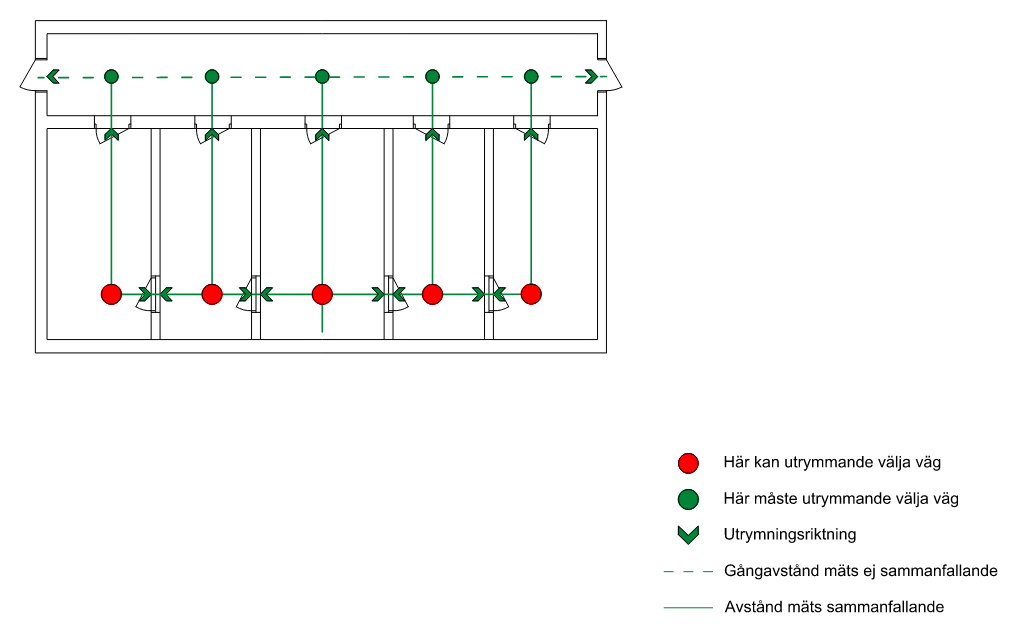

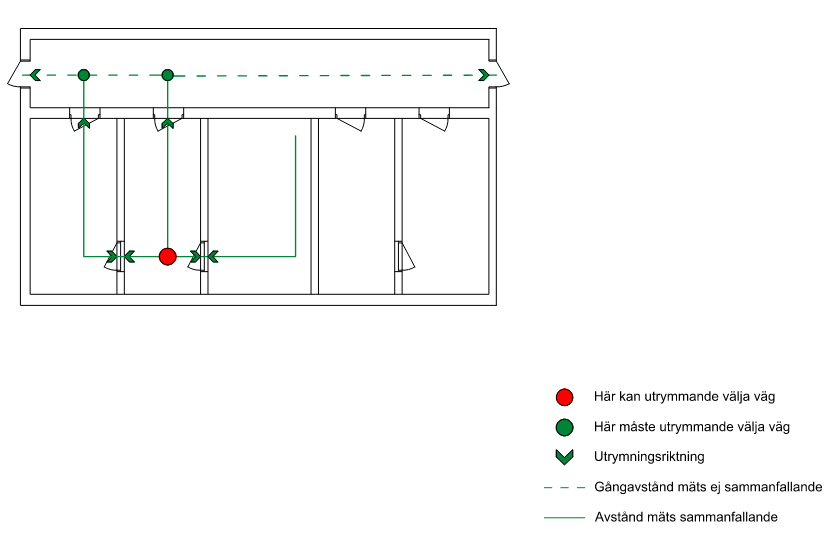

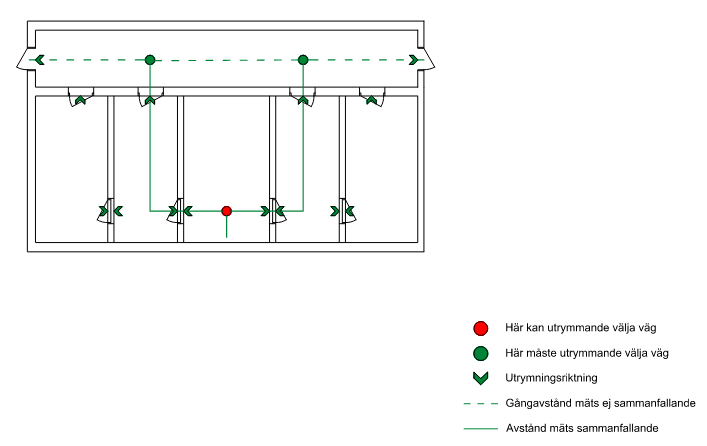

Nedan redovisas exempel där personer ges möjlighet till att tidigt i sin utrymning välja väg. Vid de röda prickarna kan personer välja väg, men måste inte. Vid de gröna prickarna måste däremot personer välja väg. Det är med andra ord till de gröna punkterna som sammanfallande väg ska mätas, där den kortaste totala vägen för utrymning är dimensionerande (dvs ska väljas).

Exempel 1
